Ελεγκτής πρωτοκόλλων GODIAG GT100 OBD II Break Out Box, διεπαφή σύνδεσης ECU, παρακολούθηση τάσης, επέκταση διαγνωστικού και εφεδρική τροφοδοσία κατά την αλλαγή μπαταρίας

Το GODIAG GT100 είναι μια επαγγελματική διεπαφή τύπου OBD II Break Out Box, σχεδιασμένη για τεχνικούς, ηλεκτρολόγους αυτοκινήτων, συνεργεία και προχωρημένους χρήστες που χρειάζονται γρήγορη διάγνωση, εντοπισμό γραμμών επικοινωνίας OBD2, άμεση σύνδεση με ECU και έλεγχο τάσεων από την υποδοχή διάγνωσης. Η συσκευή λειτουργεί ως ενδιάμεση πλατφόρμα μεταξύ οχήματος, δοκιμαστή και μονάδων ECU, προσφέροντας εύκολη πρόσβαση στους σχετικούς ακροδέκτες και μια πολύ πιο σαφή μέθοδο ανάλυσης της επικοινωνίας.

• Ένα από τα πιο χρήσιμα πλεονεκτήματα του μοντέλου GT100 είναι ότι μπορεί να εντοπίσει το πρωτόκολλο OBDII που χρησιμοποιεί το όχημα και να δείξει οπτικά την κατάσταση της επικοινωνίας. Μετά τη σύνδεση στην υποδοχή OBD2 του αυτοκινήτου και στον διαγνωστικό δοκιμαστή, οι αντίστοιχοι λαμπτήρες των ενεργών γραμμών ανάβουν ή αναβοσβήνουν, επιτρέποντας τον γρήγορο εντοπισμό των γραμμών CAN, ISO9141, K-Line ή J1850. Επιπλέον, η συσκευή εμφανίζει σε πραγματικό χρόνο την τάση στη διεπαφή OBDII, κάτι που βοηθά στην πρόληψη σφαλμάτων διάγνωσης ή προγραμματισμού που προκαλούνται από χαμηλή τάση. Ο εγχειρίδιο συνιστά τη διακοπή της διάγνωσης ή του προγραμματισμού αν η τάση πέσει κάτω από 11V, για να αποφευχθεί η αδυναμία εκκίνησης του οχήματος, η απώλεια δεδομένων ή η μπλοκάρισμα των μονάδων.

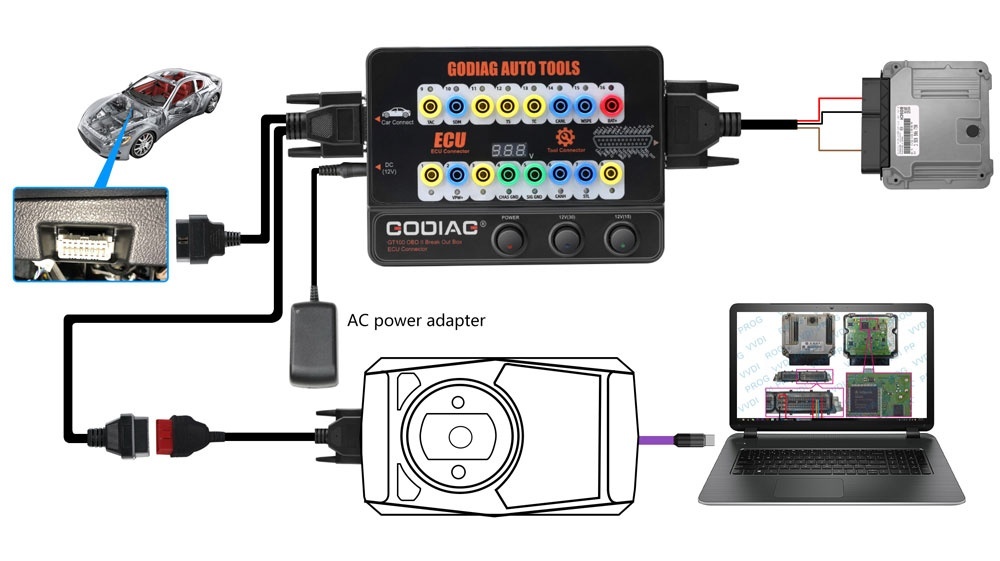

• Το GT100 είναι ιδανικό και για σύνδεση μιας μόνο μονάδας ECU σε πάγκο ή εκτός οχήματος, χρησιμοποιώντας τα έγχρωμα καλώδια jumper που περιλαμβάνονται. Αυτό το καθιστά πολύ χρήσιμο για μεμονωμένη διάγνωση μονάδας, δοκιμή και προγραμματισμό ECU, συμπεριλαμβανομένων των περιπτώσεων όπου απαιτείται ξεχωριστή τροφοδοσία της μονάδας. Ο εγχειρίδιο αναφέρει ότι, σε περίπτωση μονάδων ECU με πρωτόκολλο CAN, μπορεί να απαιτείται η χρήση αντίστασης 120 ohm, και αυτή η αντίσταση περιλαμβάνεται στη συσκευασία. Η τροφοδοσία μπορεί να γίνει είτε απευθείας από την υποδοχή OBDII του οχήματος είτε μέσω του ενσωματωμένου προσαρμογέα τροφοδοσίας AC.
• Ένα άλλο δυνατό σημείο είναι η λειτουργία επέκτασης και πρόσβασης στην υποδοχή OBDII. Στην πραγματικότητα, το GT100 μπορεί να παρατείνει τη διαγνωστική διεπαφή του οχήματος και να προσφέρει πιο βολική πρόσβαση σε στενούς χώρους, όταν η υποδοχή OBD είναι δύσκολα προσβάσιμη ή όταν το καλώδιο του δοκιμαστή δεν είναι αρκετά μακρύ. Ο εγχειρίδιο υποδεικνύει ότι η επέκταση μπορεί να φτάσει τα 1,2 μέτρα, είναι χρήσιμη σε εργασίες συντήρησης, μετρήσεις και δοκιμές του κύματος ή της τάσης στην υποδοχή OBD2.

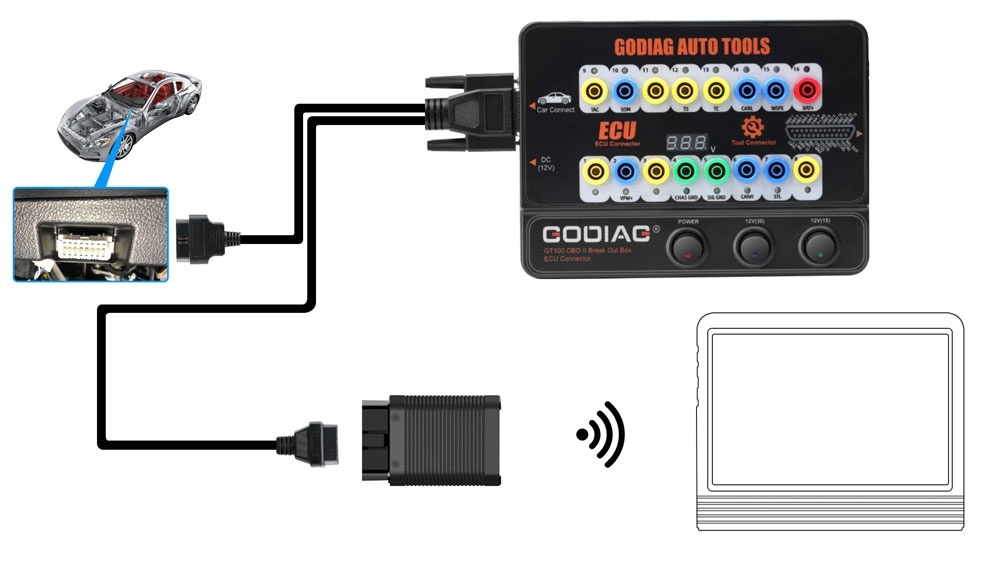

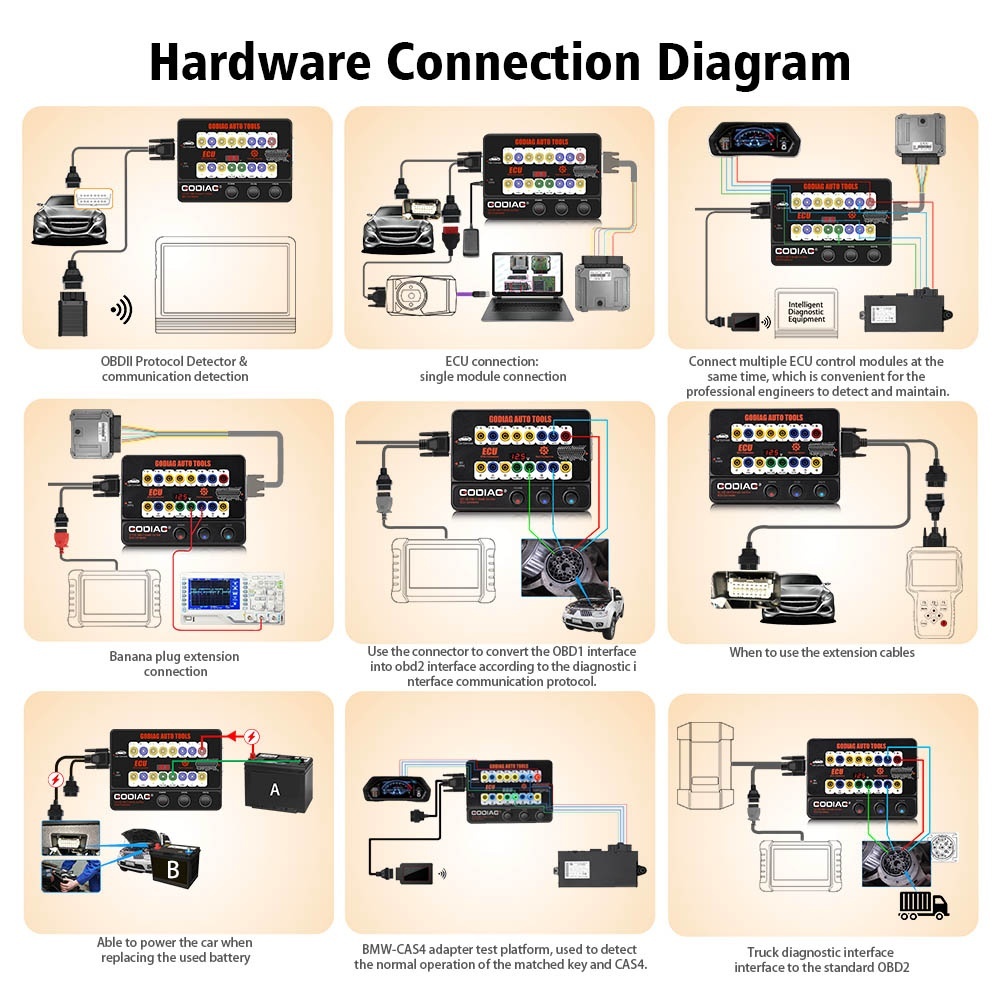

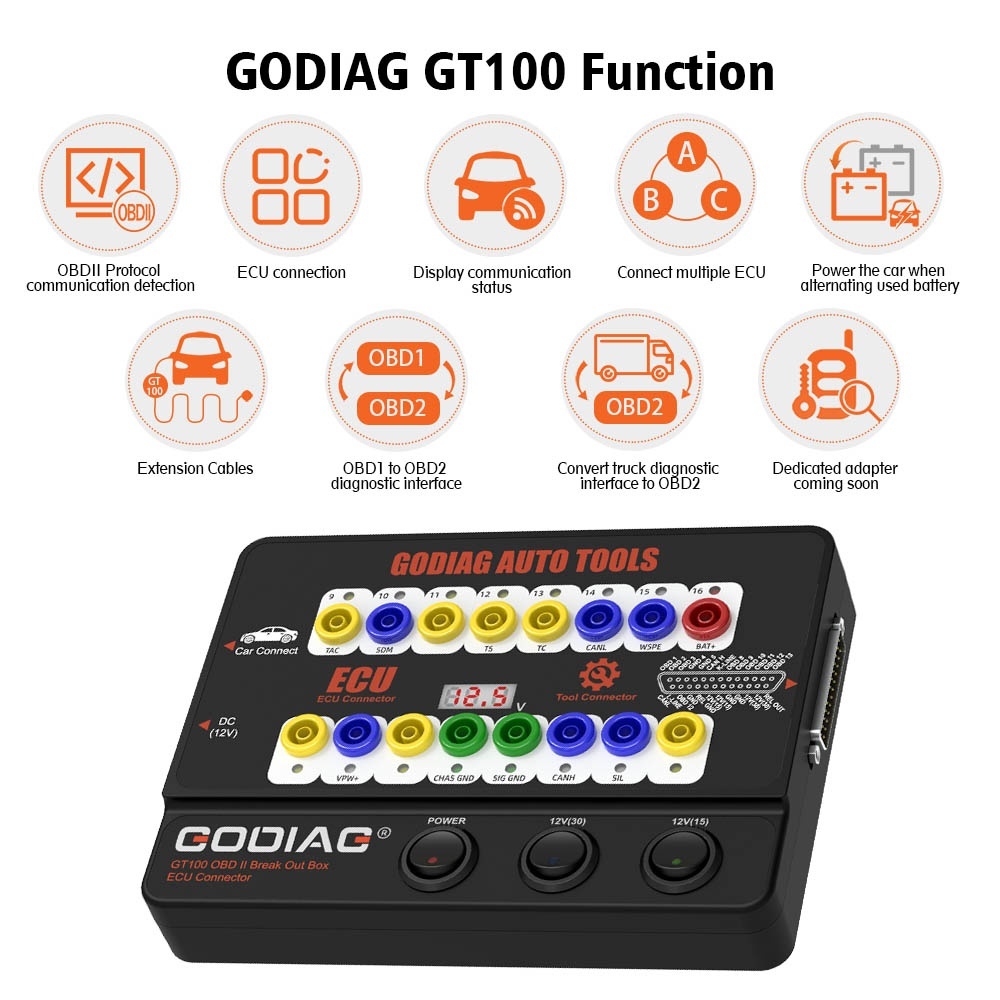

• Η συσκευή επιτρέπει επίσης μετατροπή ορισμένων διεπαφών OBD1 στο πρότυπο OBD2, ανάλογα με το πρωτόκολλο επικοινωνίας της διαγνωστικής διεπαφής. Επιπλέον, το GT100 μπορεί να χρησιμοποιηθεί για ταυτόχρονη σύνδεση πολλαπλών μονάδων ECU, λειτουργία χρήσιμη κυρίως για μηχανικούς, ηλεκτρολόγους αυτοκινήτων ή εξειδικευμένα συνεργεία που κάνουν αναλύσεις και προηγμένη συντήρηση στα ηλεκτρονικά συστήματα του οχήματος. Αυτά τα σενάρια απεικονίζονται και στα διαγράμματα του εγχειριδίου, όπου το προϊόν παρουσιάζεται σε διαμορφώσεις εργασίας με μεμονωμένο ECU, πολλαπλή σύνδεση και προσαρμογή των διαγνωστικών διεπαφών.
• Μια εξαιρετικά πρακτική λειτουργία για το συνεργείο είναι η δυνατότητα διατήρησης της τροφοδοσίας του οχήματος κατά την αλλαγή της μπαταρίας. Χρησιμοποιώντας το GT100, μπορεί να παρασχεθεί προσωρινά ρεύμα στις σχετικές γραμμές της υποδοχής OBD2 κατά την αντικατάσταση της φθαρμένης μπαταρίας, για να μειωθεί ο κίνδυνος απώλειας δεδομένων, μπλοκαρίσματος ήχου ή εμφάνισης δυσλειτουργιών που προκαλούνται από την έλλειψη τροφοδοσίας των μονάδων ECU. Ο εγχειρίδιο καθορίζει τη χρήση συνδέσεων στους ακροδέκτες 16, 4 και 5 και τονίζει ξεκάθαρα ότι δεν πρέπει να ενεργοποιηθεί η επαφή και δεν πρέπει να ξεκινήσει ο κινητήρας κατά τη διάρκεια αυτής της διαδικασίας.

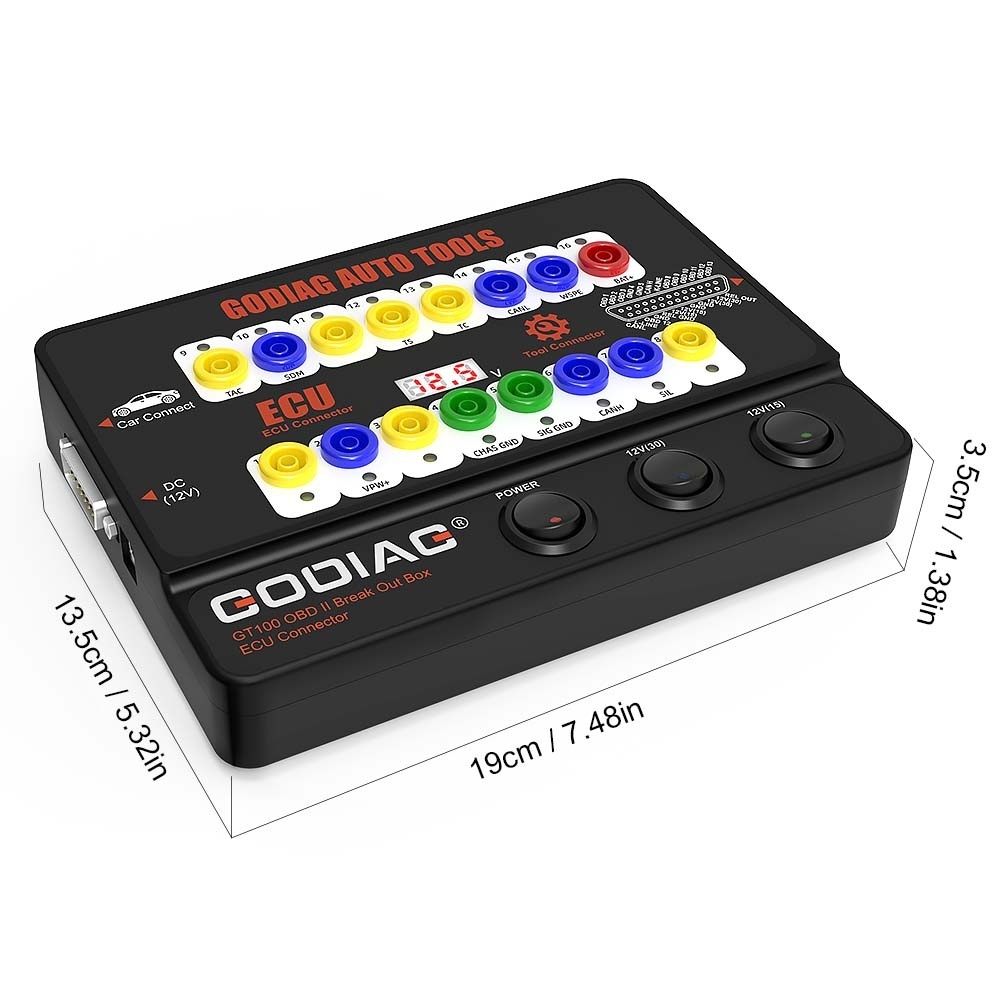

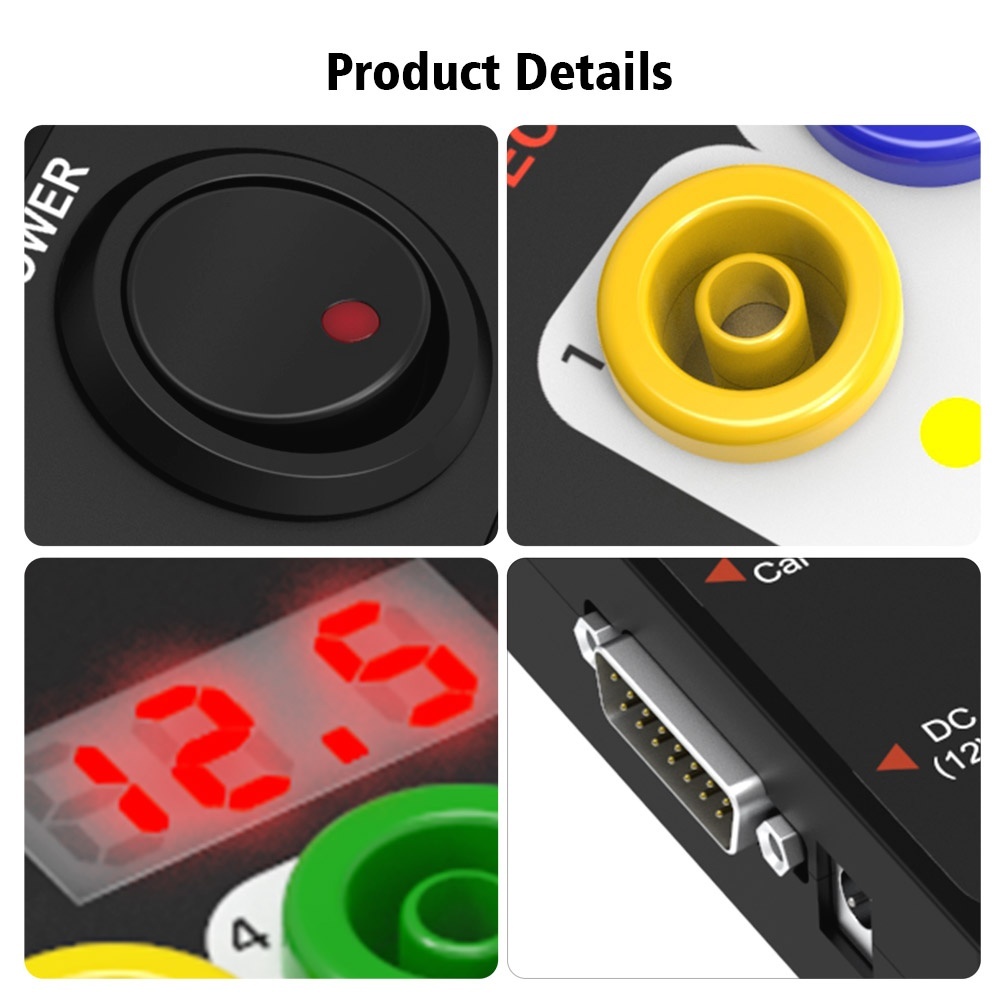

• Σε τεχνικό επίπεδο, το GODIAG GT100 χρησιμοποιεί διαγνωστική υποδοχή OBDII, λειτουργεί σε τάση λειτουργίας DC 9V–24V, έχει χαμηλή κατανάλωση περίπου 0,5–0,6W, και ο ενσωματωμένος προσαρμογέας έχει είσοδο AC 100V–240V και έξοδο DC 12V 1A. Η συσκευή είναι σχεδιασμένη για χρήση σε εύρος θερμοκρασίας από -20°C έως 70°C και για αποθήκευση μεταξύ -40°C και 85°C.

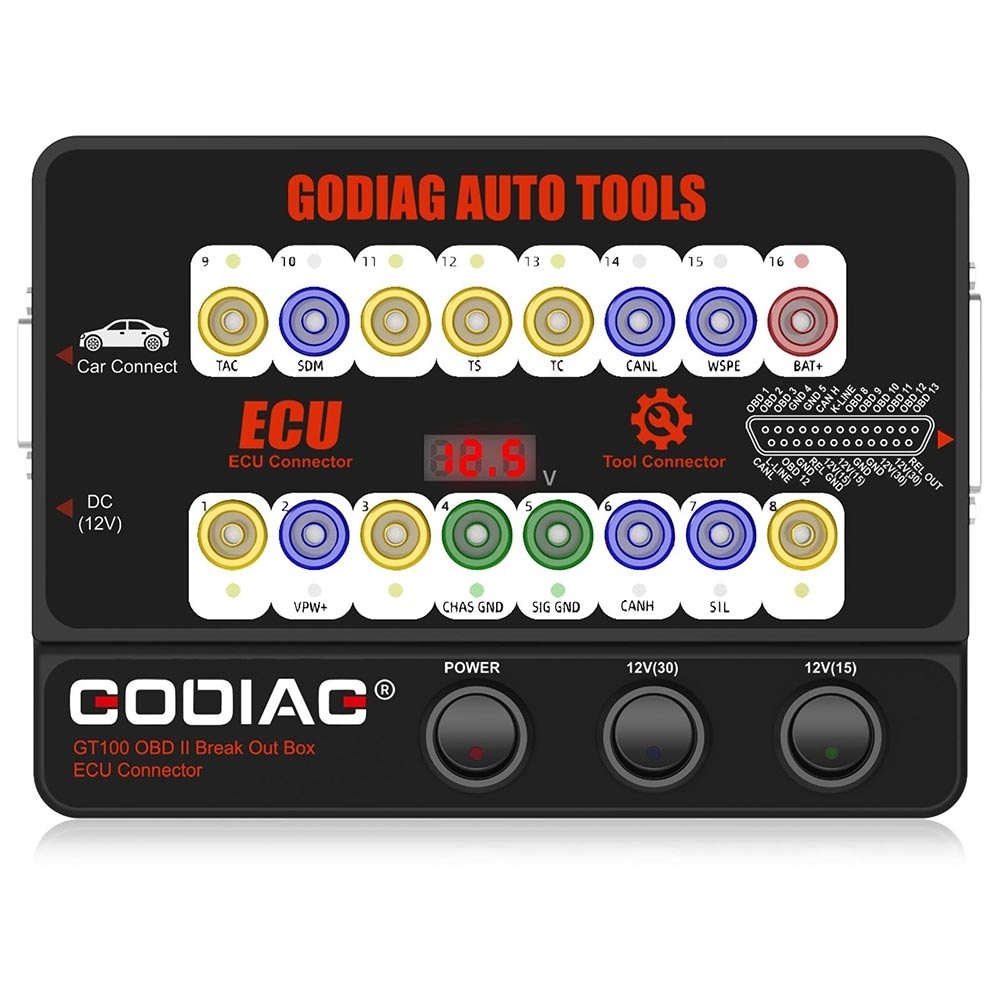

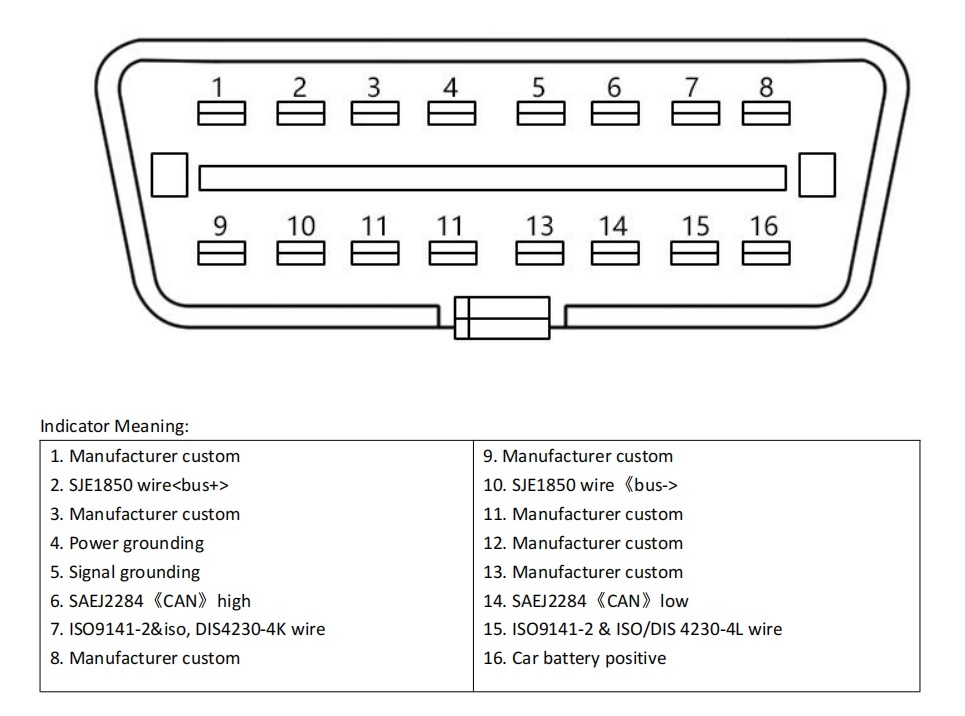

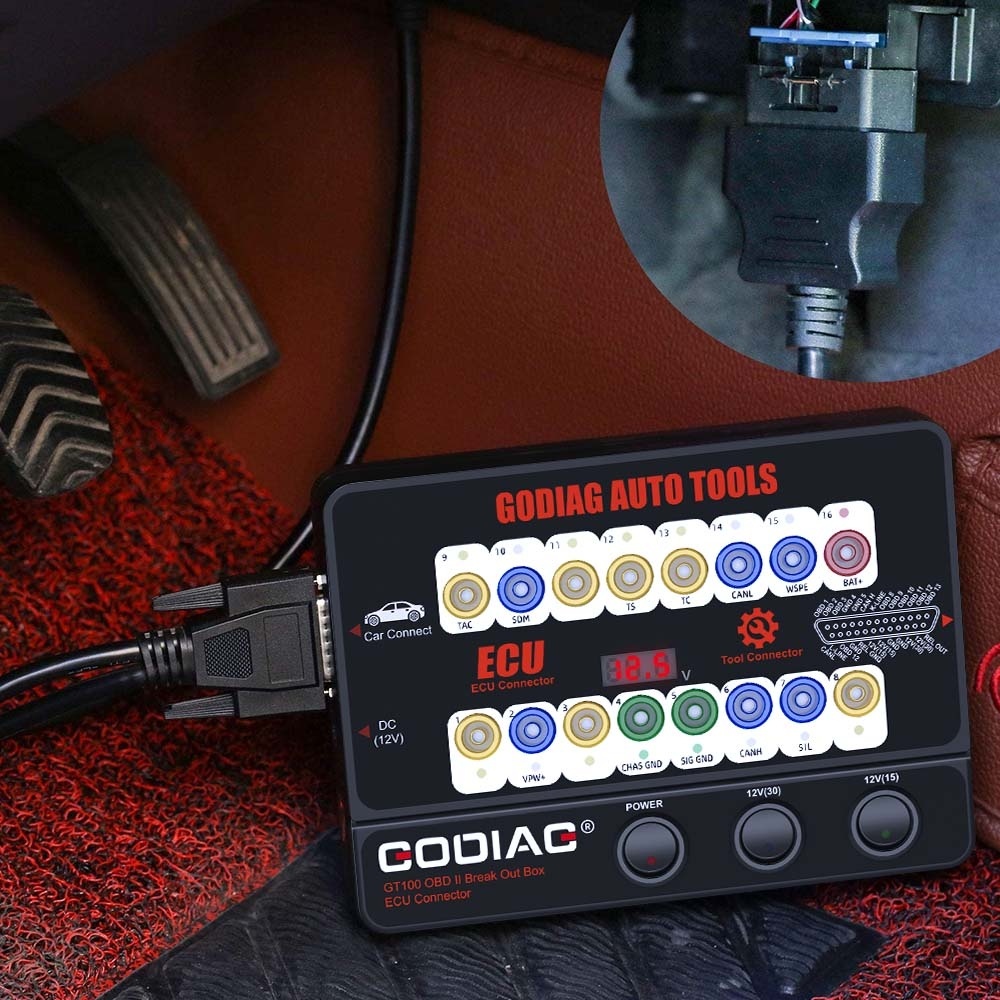

• Για τον εντοπισμό σημάτων, το GT100 προσφέρει πρόσβαση και ένδειξη για τις κύριες γραμμές στην υποδοχή OBDII, συμπεριλαμβανομένων γείωσης ισχύος, γείωσης σήματος, CAN High, CAN Low, ISO9141 / K-Line, J1850 Bus+ / Bus- και θετικής τροφοδοσίας μπαταρίας. Αυτό το μετατρέπει σε ένα πολύ χρήσιμο εργαλείο για γρήγορους ελέγχους επικοινωνίας, ηλεκτρική αποκατάσταση και ελεγχόμενη εργασία στα διαγνωστικά κυκλώματα.
• Περιεχόμενο συσκευασίας:

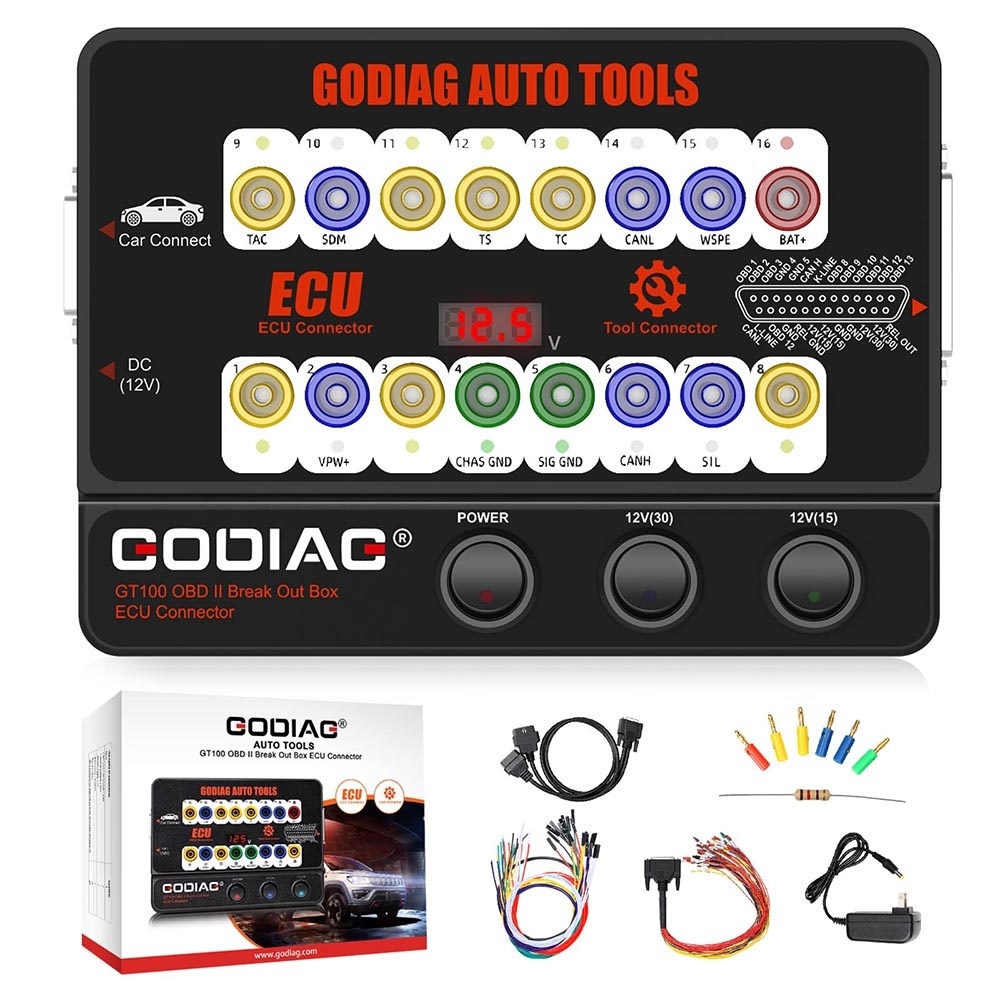

• κύρια μονάδα GT100
• καλώδιο επέκτασης OBD 2-in-1

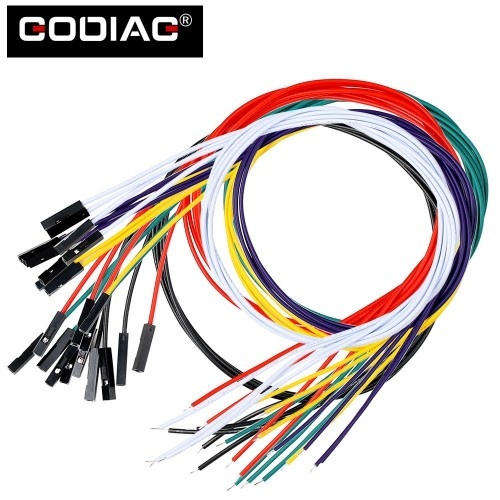

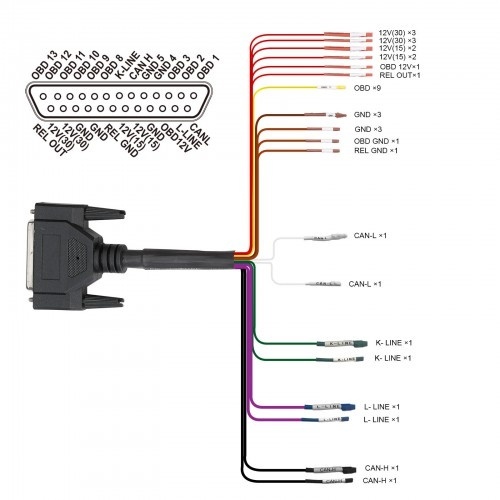

• σετ έγχρωμων καλωδίων jumper
• τροφοδοτικό 12V
• αντίσταση 120 ohm
• 6 υποδοχές banana
• 24 θηλυκοί ακροδέκτες τύπου Dupont 2.54 mm
• Το GODIAG GT100 είναι κατάλληλο για:
• γρήγορο εντοπισμό πρωτοκόλλου OBD2
• έλεγχο επικοινωνίας μεταξύ δοκιμαστή και οχήματος
• παρακολούθηση τάσης στην υποδοχή OBDII
• διάγνωση και προγραμματισμό ECU σε μεμονωμένη μονάδα
• επέκταση και ευκολότερη πρόσβαση στην υποδοχή OBD2
• μετατροπή OBD1 σε OBD2 ανάλογα με το πρωτόκολλο
• ταυτόχρονη σύνδεση πολλαπλών μονάδων ECU
• διατήρηση τροφοδοσίας κατά την αλλαγή μπαταρίας
