Διαγνωστικό κουτί διακλάδωσης OBD2 Techstar με LED, έλεγχος επικοινωνίας και τροφοδοσίας ECU

Този OBD2 Breakout Box модул за тестване е модерна диагностична платформа за откриване на комуникацията между OBDII интерфейса на автомобила и диагностичните инструменти. Устройството позволява преобразуване на OBD сигнали, тестване на напреженията по пиновете и захранване на автомобила по време на смяна на акумулатора, като предотвратява загубата на данни от ECU или блокирането на системата.

🔍 Основни функции:

• Бързо откриване на OBDII комуникация – вградените LED индикатори визуално сигнализират активността по всеки протокол.

• Конвертор OBD1 → OBD2 – позволява използването на адаптери за свързване на стари автомобили с OBD1 конектори към OBD2 тестера.

• Тестване на отделни пинове – улеснява диагностицирането на напрежението или дефектите по всяка линия на OBD конектора.

• Функция за външно захранване – поддържа ECU на автомобила активен при смяна на акумулатора, за да се избегне загуба на данни или нулиране на настройките.

⚙️ Как работи:

1. Свържете OBD2 Breakout кутията към диагностичния порт на автомобила.

2. Захранването и напрежението на пиновете се показват чрез светодиоди.

3. Свържете автомобилния тестер – светодиодите ще светнат или ще мигат в зависимост от активния протокол.

   • Протокол CAN → Светодиодите CAN-H и CAN-L ще светят интензивно при откриване, след което ще мигат слабо при комуникация.

4. Ако желаете външно захранване, свържете преносима батерия към пинове 16 (плюс), 4 и 5 (маса), за да поддържате ECU контролера активен по време на смяната на основната батерия.

💡 Основни предимства:

• Предотвратява неизправности, причинени от прекъсване на захранването (индикаторни лампи, блокиране на дистанционното управление, ресет на ECU)

• Идеален за сервизи, автомобилни електротехници и любители на диагностиката

• Поддържа тестване за повечето OBD-II протоколи (CAN, K-Line, J1850 и др.)

• Преносим и лесен за употреба, с включен тестов кабел

📦 Комплектът съдържа:

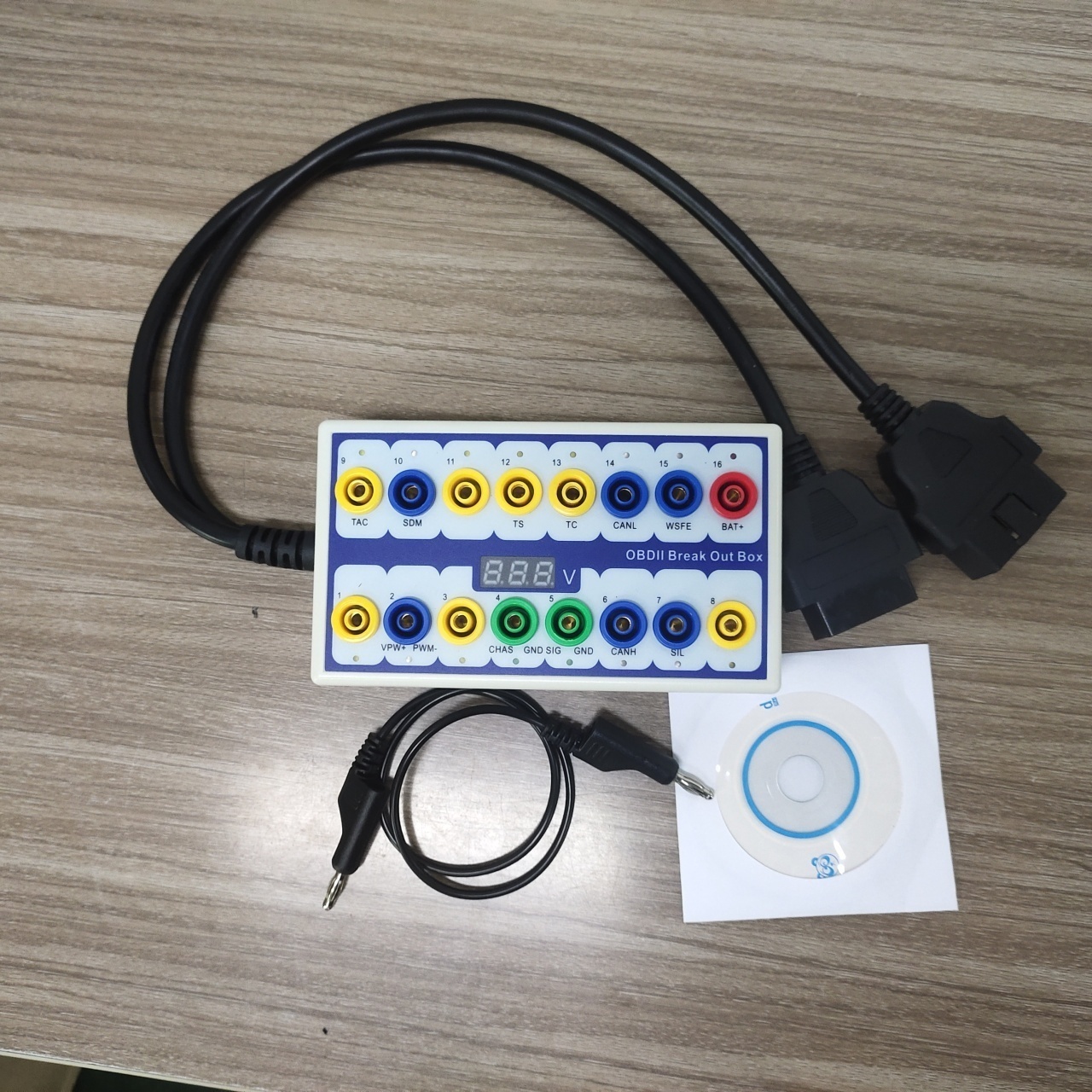

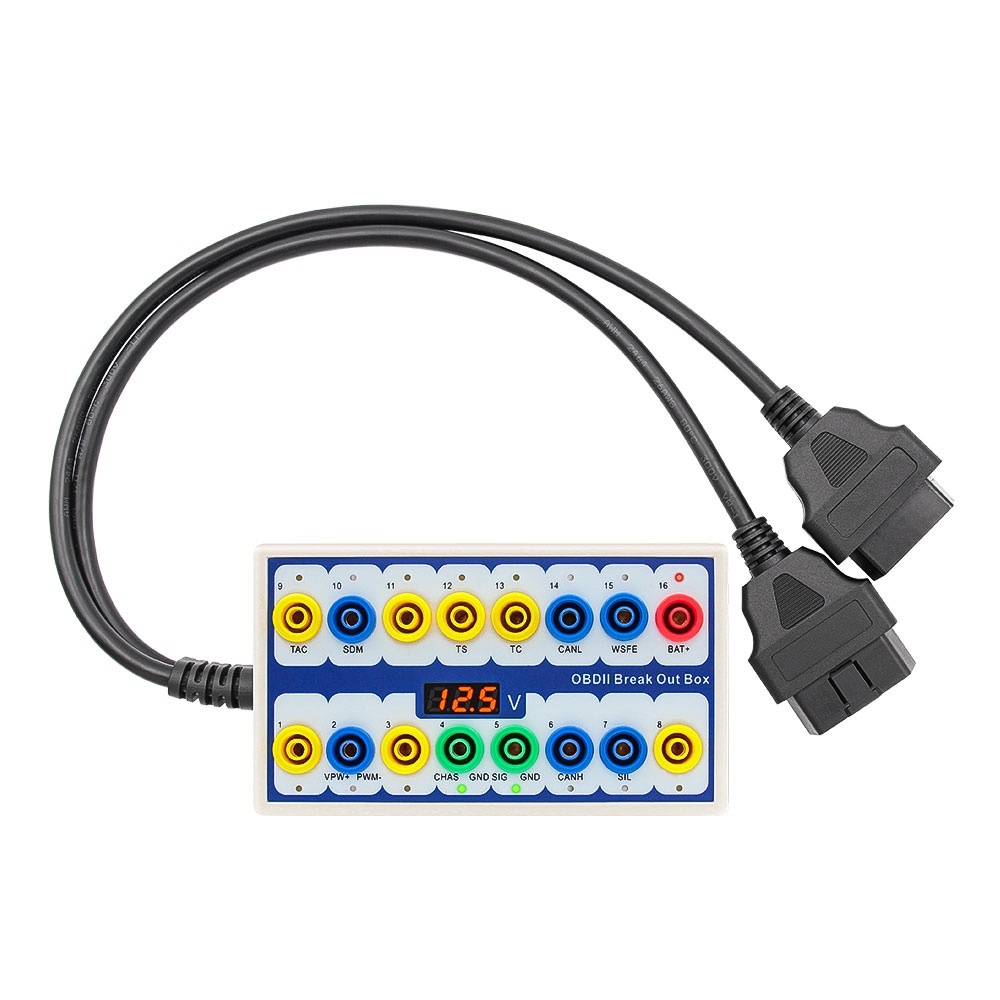

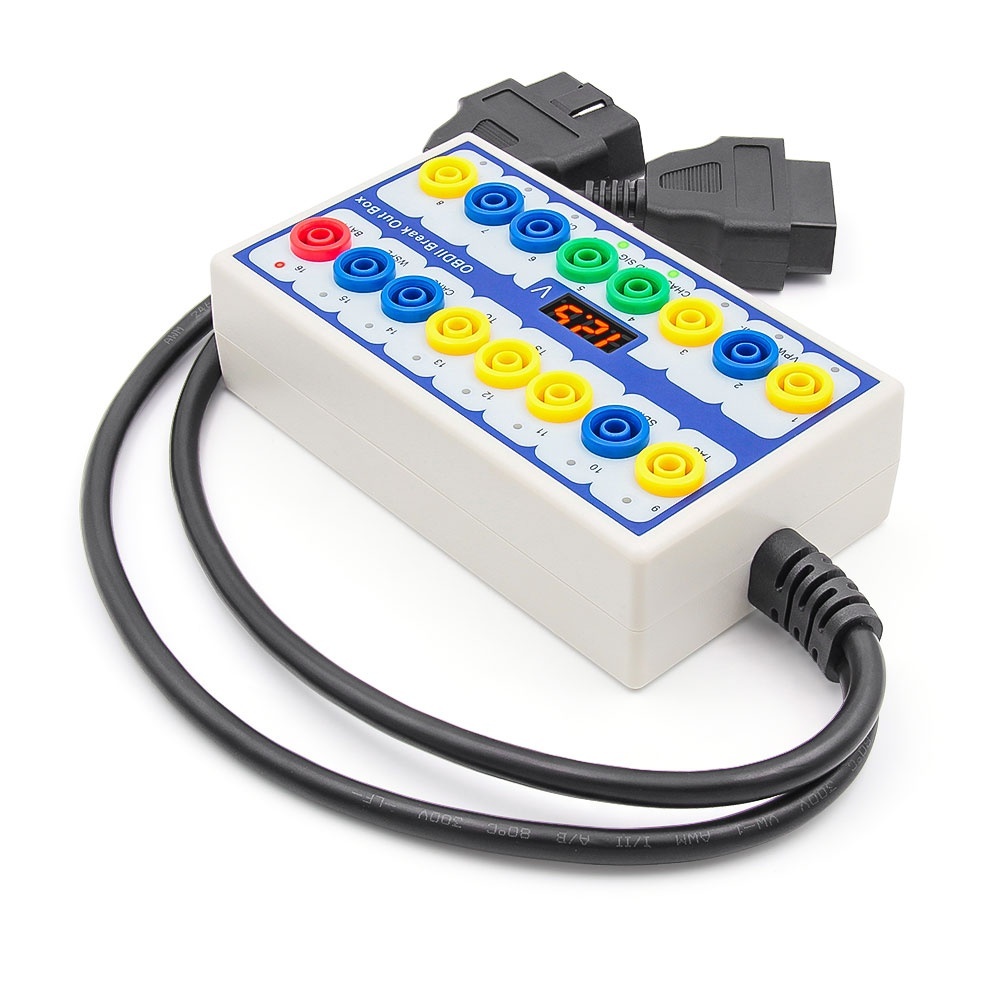

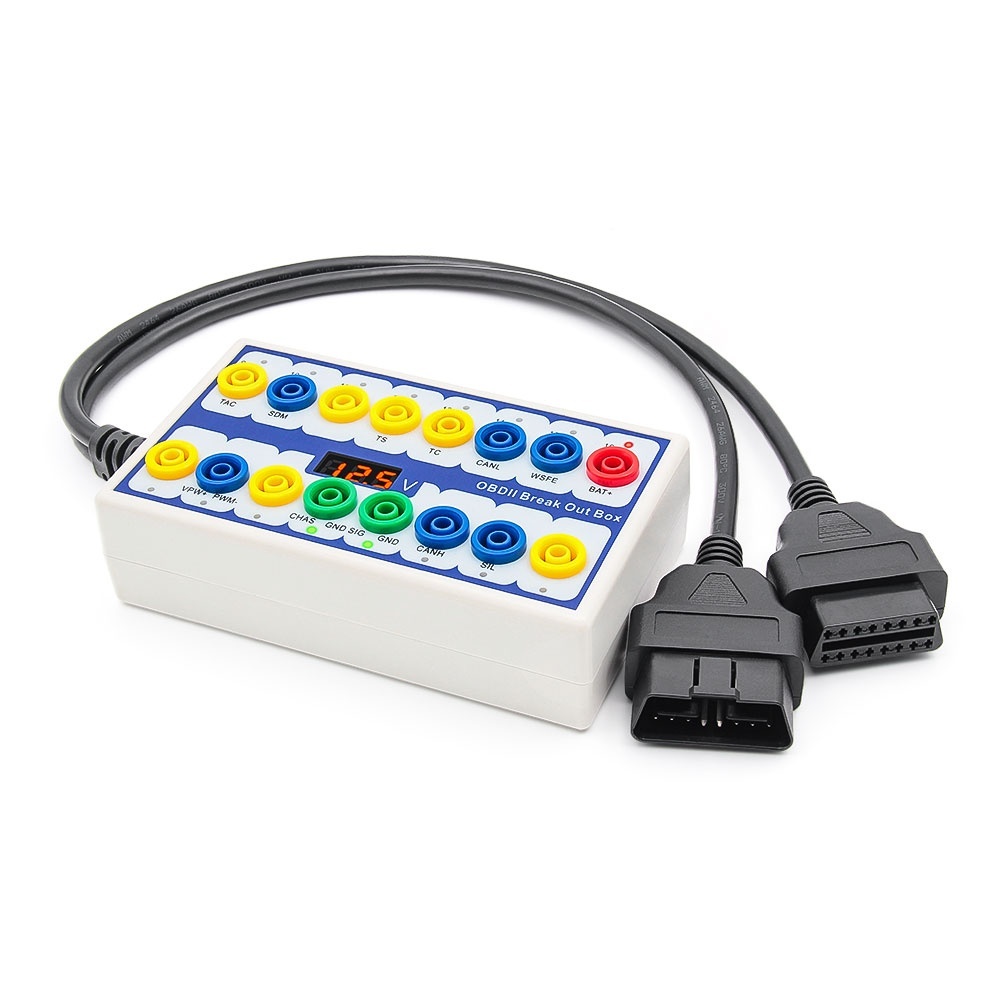

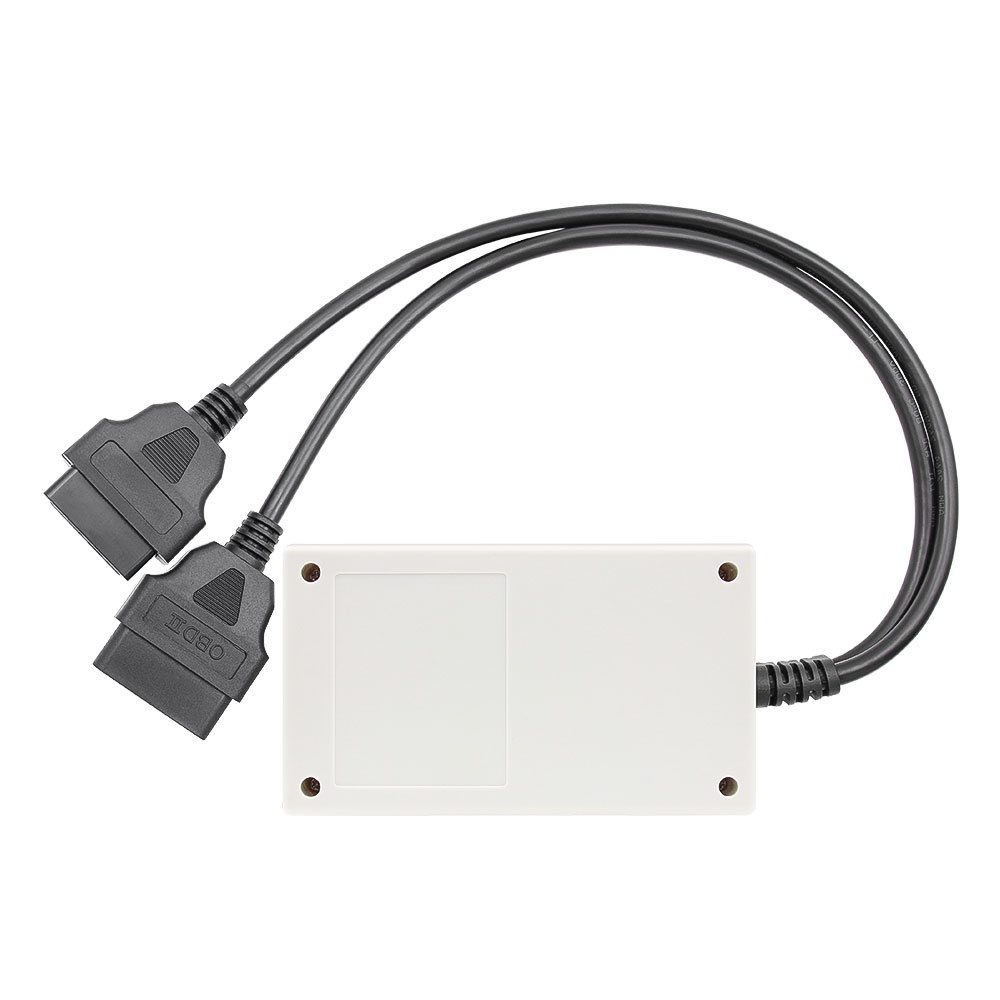

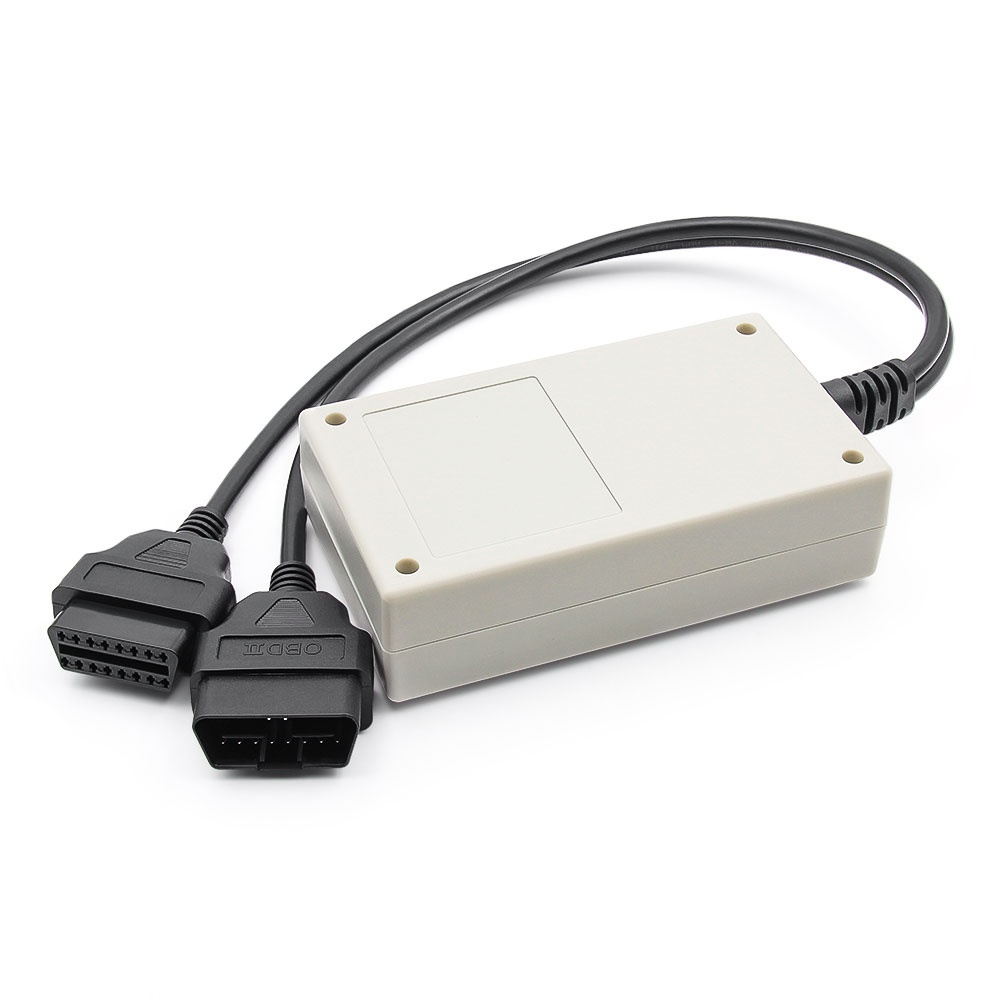

• 1x OBD2 Breakout Box с индикаторни LED-ове

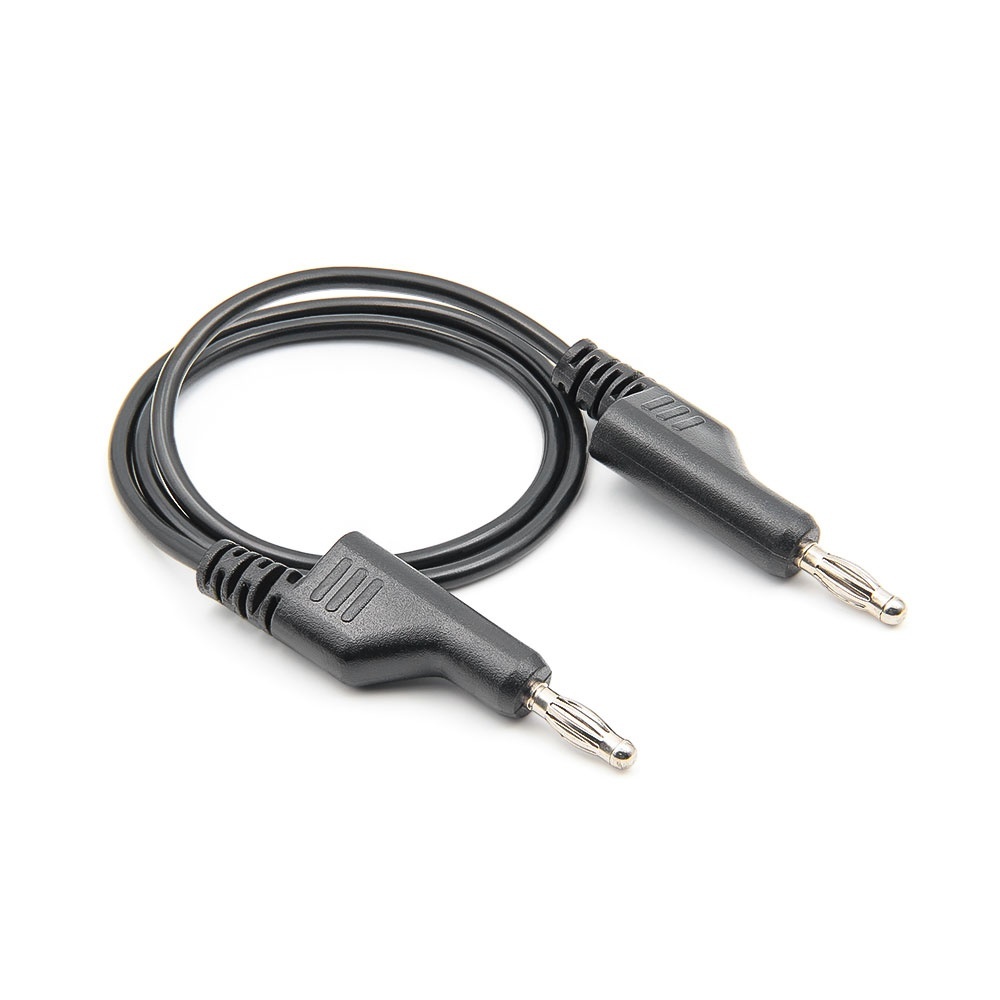

• 1x кабел за тестване на пинове

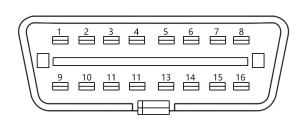

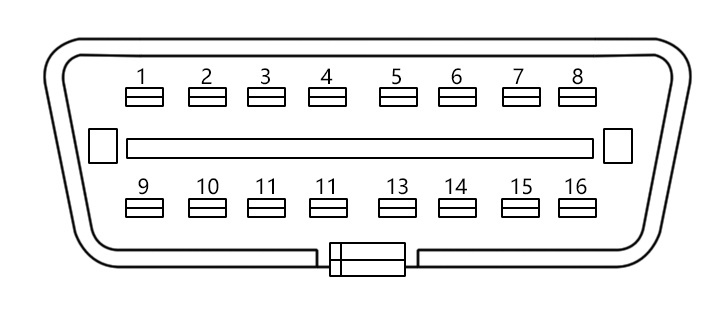

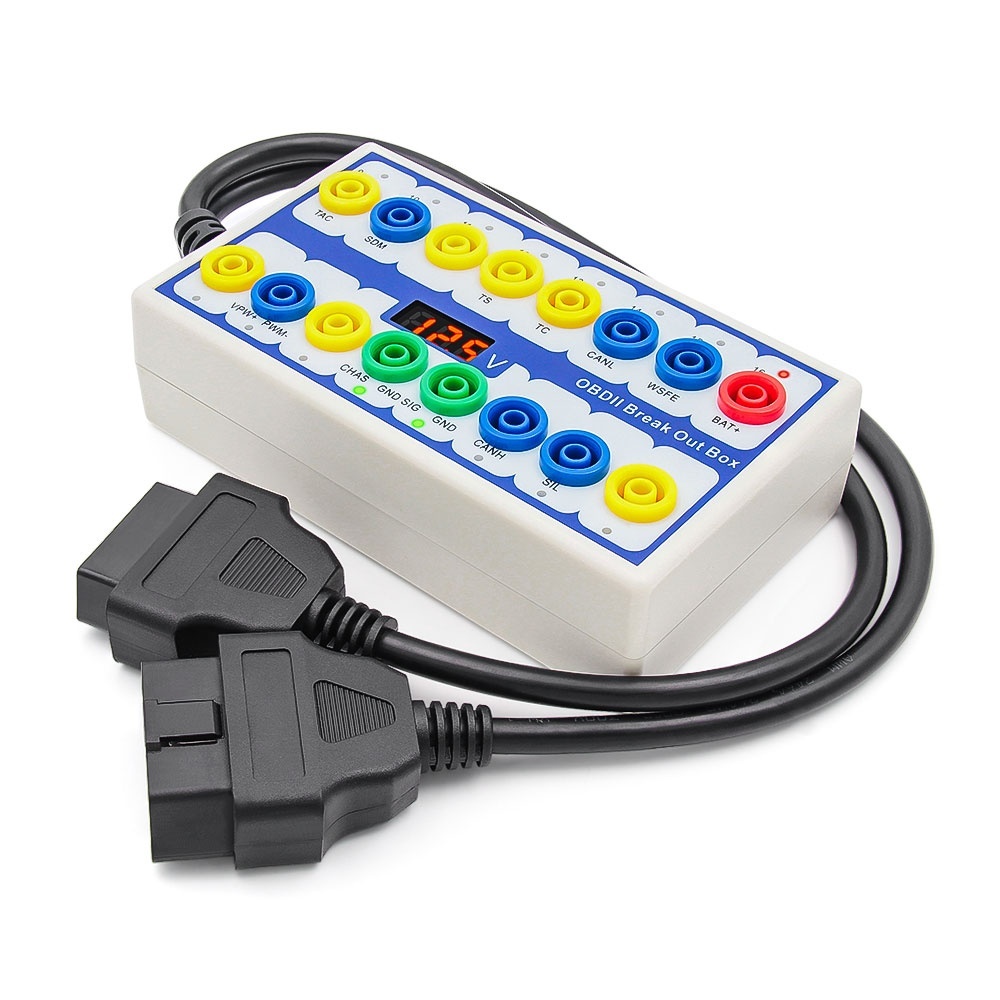

📌 Значение на пиновете (съответен извлек):

• ПИН 2: J1850 BUS+

• ПИН 4: Захранваща маса

• ПИН 5: Маса на сигнала

• ПИН 6: CAN High

• ПИН 7: K-Line (ISO9141-2)

• ПИН 10: J1850 BUS-

• ПИН 14: CAN Low

• ПИН 15: L-Line

• ПИН 16: Захранване +12V

⚠️ Внимание: Това не е автомобилен тестер като такъв, а инструмент за посредничество между автомобила и OBD2 тестера, идеален за сервизни центрове или проверки в етапа на предварителна диагностика.
